ESCAM K104 4-CH Мини 720p

ESCAM K104 4-CH Мини 720p / 1080p Нвр Сетевой видеорегистратор - черный (PAL / NTSC / США Plug)

Возможно подключение IP-камеры и DVS; Поддержка ONVIF; Просмотр Поддержка Мега сеть HD камера, хранение и воспроизведение; Поддержите играть 4-CH 720P изображение в то же время; Поддержка AXIS, SONY, Panasonic, SANYO, BOSCH, SAMSUNG, Honeywell, VIVOTEK, Ambarella, HIKVISION, DAHUA, Histream, Grandstream, TOPSEE, старт, WISION, HYVISION и WAPA и т.д.;

Общий
Марка: ESCAM
Модель: K104
Цвет: Черный
Материал: пластик
Количество: 1шт

Видео / Аудио Спецификация
Видео Сжатый формат: H.264
Видео вход: 4 канала
Видео выход: 4 канала
Видео система: PAL, NTSC
Видео стандарты: Нет
Аудио: G.711
Аудио вход: 4 канала
Аудио выход: 1 канал

Жесткий диск с драйверами
Максимальная емкость: 4 ТБ
Тип интерфейса: SATA

Спецификация
Операционная система: Linux
Поддерживаемые Языки: английский, упрощенный китайский
Управление PTZ: Нет
Разрешение изображения: 1080P (1920 х 1080)
Рабочая температура: -10

55 ?
Рабочая влажность: Нет
Температура хранения: нет
Тревожные входы: Нет
Выход тревоги: Нет
Сетевой интерфейс: RJ45
Порт USB Кол-во: 2 установите переключатель
Адаптер питания: Да
Подключите Технические характеристики: США Plug (2-Flat-контактный разъем)
Оценить напряжение: DC 5V
Номинальный ток: 2А
Мощность: 10 Вт
Источник питания: AC 100

Другие особенности
Сертификация: CE, FC

Размеры и Вес
Размеры: 3,46 х 3,46 х 1,26 (8,8 см х 8,8 см х 3,2 см)
Вес: 3,7 унций (105 г)

1 х NVR
1 х CD
1 х Гарантийный талон
Сертификат 1 х Качество
1 х блок питания (AC 100

240 В / США штекер / 120см-кабель)

tascam recorder

Другие статьи

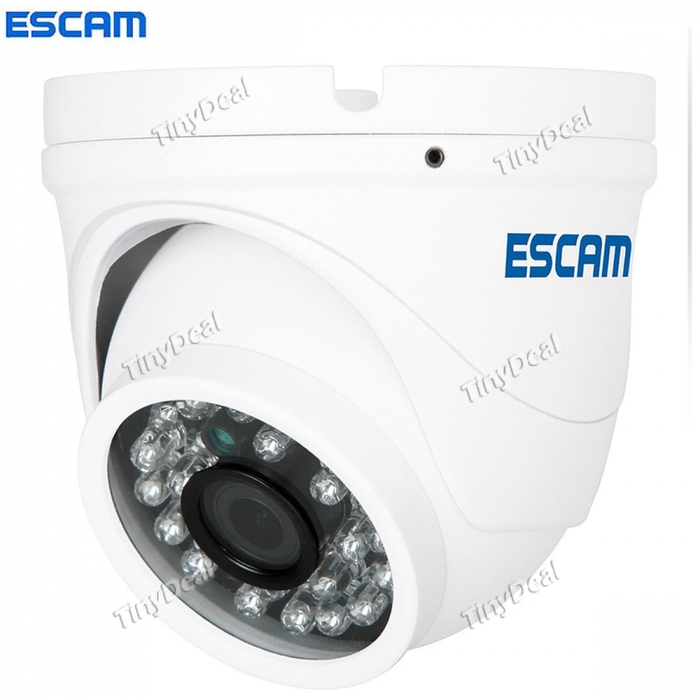

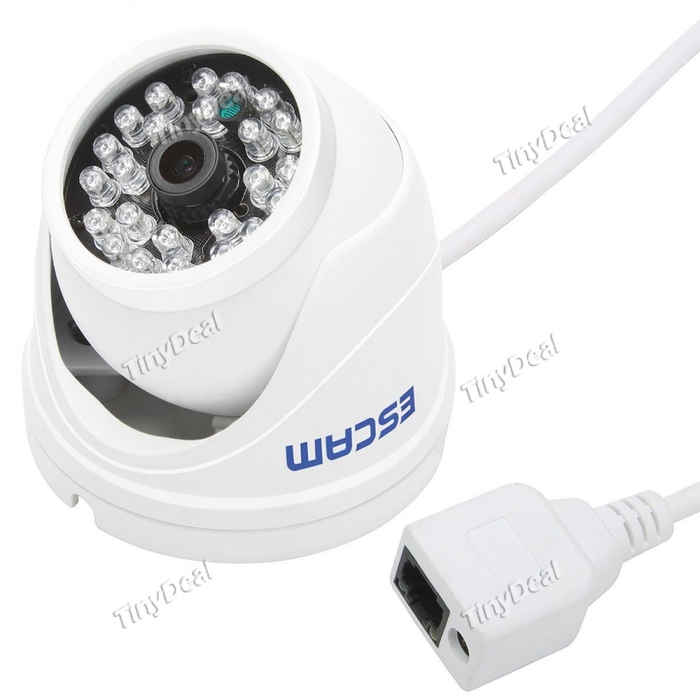

IP камера наблюдения ESCAM Peashooter QD520

LiveInternet LiveInternet IP камера наблюдения ESCAM Peashooter QD520

Сегодня вы познакомитесь с Ip камерой с сайта tinydeal.com. Ее название «ESCAM Peashooter QD520 ».

Компактная IP камера наблюдения ESCAM Peashooter QD520 c 1Мп 1/4 CMOS датчиком. ночным режимом до 10м, ONVIF совместимостью.

ESCAM Peashooter QD520 - это компактная IP камера с H.264 и MJPEG двухпоточным кодированием видео. Датчик камеры цветной 1Мп 1/4-дюйма CMOS имеет 70 градусов обзора. Камера ONVIF-совместимая, так что может работать с любым оборудованием этого стандарта. Поддержка просмотра видеопотока в онлайн через iPhone или Android устройства. Благодаря алюминиевому прочному корпусу возможна наружная установка камеры.

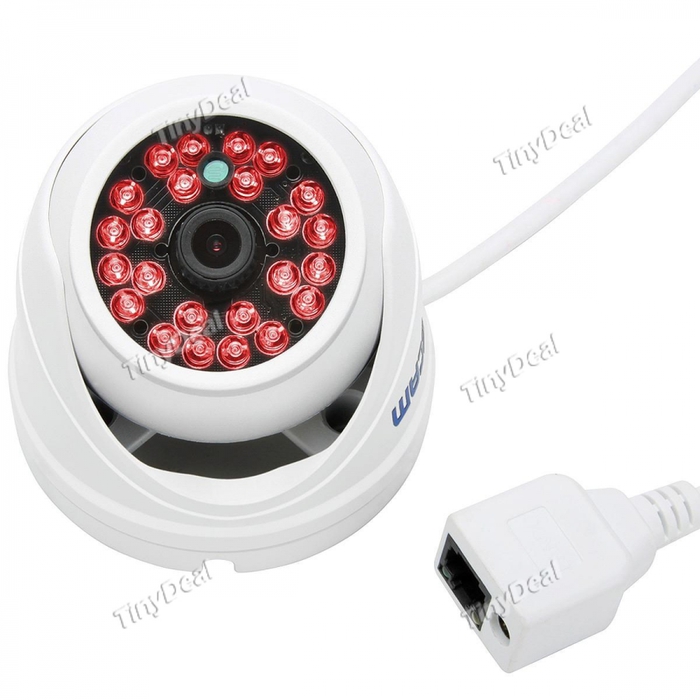

· ИК Ночной режим

· Поддержка мобильных телефонов

· Plug and Play

· Protocol: IPv4, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICМп, IGМп, SNМп, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP

· Max. User Access: 10 Users

· Эффективных пикселей: 1280(H) x720(V)

· Working Environment: -30 градусовto 60 градусов, Less than 95%RH

· Совместимые операционные системы: Windows XP, Windows7

· Compatible Браузерs: IE6.0 и выше

· ONVIF Compliant

· Датчикизображения: 1/4 дюйма1 Megapixel Progressive Scan CMOS

· Минимальная освещенность: 0.1Lux / F1.2

· Угол обзора: 70 градусов

· Электронный затвор Speed: Авто/Инструкция (англ.) 1/3(4)

· Max.инфракрасных светодиодов Длина: 24 Piece инфракрасных светодиодов 10 Meter Дистанция

· Day/Night: Авто(ICR)/Цвет/B/W

· Подсветка: Инструкция (англ.)

· Баланс белого: Инструкция (англ.)

· Регулировка усиления: Инструкция (англ.)

· Focal Длина: 3.6мм

· Угол обзора: 70 градусов

· Объектив: 3.6мм

· Compression: H.264, MJPEG

· Разрешение: 720p (1280x720) / D1 (704x576 )/ CIF (352x288)

· Частота кадров: Основной поток: 720P (1 to 25FPS), Дополнительный поток: D1/CIF (1 to 25)

· Bit Rate: 16K

· Локальная сеть: RJ-45 (10/100Base-T)

· DC12V 1Amp

· Размеры: 95x 95x90 мм (длина х ширина х глубина)

· Вес: 275g

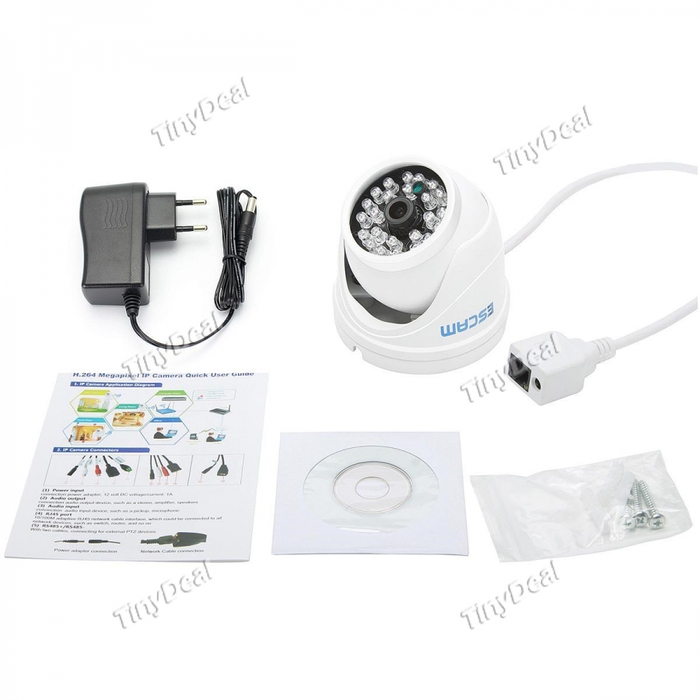

· Вес и соотношение сторон даны для наибольшего товара в упаковке, для того, чтобы Вы могли представить размеры товара.

· IP камера видеонаблюдения

· Адаптер питания

· Инструкция (англ.)

Комплект видеорегистратор ESCAM K104 NVR и 4 IP камеры ESCAM QD300 720P ONVIF HD Night Vision

Комплект видеорегистратор ESCAM K104 NVR и 4 IP камеры ESCAM QD300 720P ONVIF HD Night Vision

В канун Нового года хочется себя побаловать покупками и одолеть зелёное земноводное :)
Что и было сделано.
Давно просматривал информацию по IP камерам и видеорегистраторам к ним.
Основными требованиями были — компактность, работоспособность, неплохие отзывы ранее купивших.

К покупке побудили обзоры Comrad`а
1) Escam Brick QD300 — мегапиксельная IP камера с мегакачеством картинки!
2) Escam MINI NVR N6200 — очень компактный FullHD видеорегистратор для IP камер

На сайте everbuying.com (теперь everbuying.net) в разделе обмена поинтов увидел данный комплект.
Рассматривал аналоги на других сайтах, но комплекты не встречал, плюс, у меня были EB-поинты, решил их потратить, тем более по правилам сайта они «сгорают» в начале года.
Сказано — сделано.

На странице сайта предлагают следующую схему:1850 ЕВ поинтов + USD 189.99 + бесплатная доставка

Я пошёл другим путём. У меня получилось USD 192.38 и экспресс достака

Как получилась такая цена с экспресс доставкой?

Применил скидку от полной стоимости 12% от USD 226.99
Promotion Code Offers: 12% Off — Commodity price :USD 199.75
Потом в ход пустил поинты.
Commodity price: 199.75 — Used 2168 EB Points saving: 43.36
Доставка бесплатная не «выбиралась» по причине превышения веса — 2.1 кг. Поэтому выбрал экспресс доставку — Fast Freight: 35.99
Получилось:
The amount payable:USD 192.38


Заказ был оплачен 24 декабря 2014 года, отправлен 31 декабря, а получен 6 января 2015 года в Астане (Казахстан). Следует заметить, DHL Казахстан с недавнего времени начали брать 1500 тенге (около 8 долл.) за оформление документов и передачу посылки на таможню.

Информация по треку


Камеры были уложены в коробку, внутри блоки питания, инструкции, — всё уложено в пакетики, компактно. Всё, что обещали внутри :) Фото не делал.

Разобрал камеры, что бы посмотреть внутренности. Все «фишки» соединены и облиты клеем.


Для реализации задумки предполагалось использовать 3 камеры.
Прикинул максимальное расстояние от свитча до камеры. Вышло примерно 30 метров. Для этого взял кусок UTP кабеля для тестирования (ок. 30 метров), обжал следующим образом:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
4: —
5: —
6: Синий
7: —
8: —

Провод от блока питания разрезал и припаял соответственно:
Плюс (зелёный): Бело-зелёный и Зелёный.
Минус (чёрный) по Бело-коричневый и Коричневый.

Провёл замеры.
Блок питания в холостую выдаёт 12,25В.

По факту один провод получился около 45 метров. Второй 25 м. Третий 10 м.

Все провода от камер входят в 8-портовый свитч TP-Link TL-SF1008D, из него 1 провод соединён с другим таким же свитчем (на нём интернет). Подключил 500Гиговый съёмный диск ADATA USB 3.0.
Вот как выглядит:

В качестве эксперимента заменил линзу на широкоугольную. Результаты тестов:
до:

после:

Плюсы:
— качество
— цена
— лёгкость управления и настройки
— можно использовать другие камеры
— можно менять линзы в камере
— на мобильный можно установить XMEye под Андроид.
Минусы:
— забыл указать евро-вилку, пришло под US
— иногда на Андроиде при просмотре через XMEye не показывает картинку (возможно проблемы у них на сервере)

Для любителей экзотических цветов


Будут вопросы — пишите!

Всем мира и добра.

Camera ESCAM QF100 поворотная ip камера

Эта камера была мною приобретена с сайта DX.com после обзора на mysku.ru

Обзор был составлен с положительными ощущениями, а вот сама камера потом доставила хлопот.

Самое главное, в чем позиционируется крутость камеры — доступ по id и паролю из любой точки интернета. На деле оказалось, что предлагаемый софт хорошо видит камеру только внутри своей домовой сети, а снаружи из интернета фиг вам.

Не буду много чего писать — напишу, что смог и чего нет. Потом добавлю по мере появления информации.

Главное, что приложение под android PnPcam видело камеру только если на андроиде был включен мой внутренний wifi и камера висела на том-же роутере (по проводу или по wifi — оба варианта работали).
При выключении wifi я получал ошибку invalid id .

Программа для работы с камерой из под винды IP Camera Super Client — также хорошо видела камеру только под виндой. То есть жмем добавить камеру — выбираем из списка найденных и потом кликаем на нее и видим картинку. Но если добавить ID (не нажимая кнопку поиск ввести номер с днища камеры), то прога говорила типа эта камера не поддерживается! Видимо тот сервис, под который заточена программа, написан под другие камеры, а это клон и его туда не пускают.

Почитав комменты на DX, я нашел совет поставить из android market приложение ESCAM EYE .
Это приложение наконец-то увидело камеру ( cuccess )! Да еще и по русски работало. Однако, даже если я переключал качество на мобильное (там иконка типа «гора» справа внизу нарисована), то все равно получал видео с черепашьими тормозами.

Приложения, чтоб видеть свою камеру из под винды и быстрого инета я пока не нашел. Кто нашел — стукните мне в каменты плиз. Cтатичный IP не предлагать.

Escam qd300 кирпич 4 Миры Waterpoof беспроводные ИК-IP - 13 681 руб

4шт escam qd300 кирпич IP ИК-камеры + K104 мини NVR наборы

When you order from Banggood.com, you will receive a confirmation email. Once your order is shipped, you will be emailed the tracking information for your order's shipment. You can choose your preferred shipping method on the Order Information page during the checkout process. Banggood.com offers four different international shipping methods:

Shipping from Chinese Warehouse

Airmail and register airmail

United States, Canada, Netherlands, Spain, Germany, France, Japan, Republic of Korea, United Kingdom

7-20 business days

7-25 business days

Belgium, Denmark, Finland, Ireland, Norway, Portugal, Sweden, Switzerland

7-25 business days

Brazil, Russia, Mexico

15-35 business days

7-25 business days

Priority Direct Mail

Austria, Belgium, Denmark, Finland, France, Germany, Greece, Italy, Netherlands, Portugal, Spain, Sweden

7-10 business days

United States, United Kingdom, Australia

USA: usually 3-6 business days
Other American countries: usually 7-10 business days

Shipping from your local warehouse is significantly faster. Some charges may apply.

In addition, the transit time depends on where you're located and where your package comes from. If you want to know more information, please contact the customer service. We will settle your problem as soon as possible. Enjoy shopping!

We accept payment through PayPal,Boleto Bancario, QIWI, WebMoney and Directly via credit card. Paying with PayPal NOTE: Your order will be shipped to your PayPal address. Ensure you have selected or entered the correct delivery address.
  • 1) Login To Your Account or use Credit Card Express.
  • 2) Enter your Card Details the order will be shipped to your PayPal address. and click Submit.
  • 3) Your Payment will be processed and a receipt will be sent to your email inbox.
Paying with Credit card
  • 1) Choose your shipping address OR create a new one.
  • 2) Enter your Card Details and click Submit.
  • 3) Your Payment will be processed and a receipt will be sent to your email inbox.
Boleto Bancario (disponivel somente para nossos clientes Brasileiros)
  • 1) Selecione a opcao "pagar por Boleto Bancario"
  • 2) Seleciona a opcao para pagar por Pessoa Fisica ou Pessoa Juridica
  • 3) Complete as lacunas com as informacoes solicitadas
  • 4) Confirme as informacoes fornecidas para emissao do boleto
  • 5) Imprima o boleto e efetue o pagamento em qualquer agencia bancaria, caixa-eletronico ou online banking. Nos confirmaremos o pagamento em 3 dias uteis apos o pagamento pelo cliente.
Paying with QIWI
  • 1) Choose your country where your account is based.
  • 2) Enter your Qiwi Wallet Account number.
  • 3) Enter your email address
  • 4) Click Pay with Qiwi, You will be redirected to the Qiwi payment page
  • 5) Enter your account password and click pay
  • 6) Your payment will be processed
  • 7) You will be directed to your order conformation
  • 1) Выберите страну, где был открыт ваш счет
  • 2) Введите номер вашего QIWI кошелька
  • 3) Введите номер, ваш пароль и нажмите на кнопку оплаты
  • 4) Нажмите на “Pay with Qiwi”, Вы будете перенаправлены на страницу с деталями платежа через Qiwi
  • 5) Введите номер ваш пароль и нажмите на кнопку оплаты
  • 6) Ваш платеж будет обработан
  • 7) Вы будете направлены на страницу с деталями заказа для подтверждения
Paying With WebMoney

ESCAM Ant QF605 720P IP WiFi - камера для дома и не только

ESCAM Ant QF605 720P IP WiFi - камера для дома и не только

Цена: 29.99 + доставка

Всем привет!
Сегодня на обзоре уже привычная IP камера. Немало других производителей стали делать камеры в таком же дизайне. Отличия, в основном, в мелочах. Вот с ними и будем пробовать разобраться.
Моя камера от именитого китайского бренда ESCAM, что позволяет надеяться на соответствующее качество. Если кратко, то устройство отрабатывает свою цену.

Давно мне хотелось взять подобное устройство, но все как-то не до того было. И тут я увидел эту камеру, очень похожую на Сяоми, но с большими возможностями. Порадовало наличие инфракрасной подсветки, да еще и с таким количеством диодов. А количество поддерживаемых протоколов позволяет использовать камеру от простого домашнего, до вполне полноценного видео наблюдения на коммерческом объекте. Но обо всем по порядку.

Начну с технических характеристик.

ESCAM Ant QF605 720P CCTV WIFI IP Camera 3.6mm Wide Angle Lens IR 10m, Support Onvif P2P Two-way Audio — EU Plug
H.264 1.0MP, 1280 x 720P resolution
1/4" 3.6mm wide angle lens
H.264 dual-stream encoding
Two way audio
Support multi-user login and maintain high quality image as well
IR-CUT dual filter, 10pcs IR LEDs, 10m IR range
Supports wireless WiFi connection, unique P2P function
5 ways to setup WiFi connection easily
Support Onvif 2.4.2
Support motion detection
Support Android, iPhone, iPad remote real time monitoring
Support TF card up to 64GB (not included)
Specifications:
Model: ESCAM Ant QF605
System OS Embedded Linux OS
System security Account, password authority management
Online visitor Support 4 online visitors simultaneously
Len Sensor 1/4" 720p Progressive CMOS sensor
CMOS Support AWB, AGC, BLC
SNR ?439dB
Minimum illumination 0.8Lux/F1.4 (colourful model), 0.3Lux/F1.4 (B&W mode)
Lens/viewing angle 3.6mm@F1.4/70°
Night vision Dual IR-CUT Filter auto switch, 10pcs 950nm?10mm LED, 3-10m IR distance
Video Compression format H.264 High Profile
Resolution 720p/VGA/D1
Bit rate 128

4096kbps
Frame rate 25fps
Picture Adjustment Contrast, Brightness, Saturation are adjustable.
Audio Input Built in microphone
Output Built in speaker(8?1W)
Network Network Protocol TCP/IP, HTTP, TCP, UDP, SMTP, DHCP, NTP, UPnP, P2P, RTSP, etc.
IP address Dynamic IP and static IP address
WIFI WIFI 802.11 b/g/n
Features ONVIF Protocol ONVIF 2.4.2
Mobile View Software for iPhone, Android (iOS4.3, Android OS 2.3 above)
Alarm Alarm detection Support motion detection
Alarm action Support E-mail alarm
Storage Local Storage Support up to 64GB MicroSD card
Other Rated Voltage DC5±0.3V
Temperature -10

50°C
Power consumption Rated power: 3.5W (IR opening)/maximum power: 7W (P/T working)
Product Weight 100g
Gross Weight 200g
Product size 80*80*115mm (L*W*H)
Package size 150*90*65mm (L*W*H)


Как видим, характеристики на высоком уровне, с поддержкой большинства современных форматов передачи видео. А поддержка двусторонней аудио связи, превращает этой устройство в VoIP. Битрейт видео также заявлен довольно высокий, до 4К, мы проверим это на реально отснятом материале.

Видео версия обзора и пример записи видео с камеры ESCAM Ant QF605.

По традиции, пробегусь по комплектации, упаковке и внешнему виду.


Коробка выполнена в неброских тонах из дешевого коричневого картона с черными надписями. Но нам важен не ее внешний вид, а как эта упаковка защищает наше устройство от посягательств работников почты. А вот с этим проблем нет. В коробке была еще одна коробочка из поролона, что обеспечивает неплохую защиту всему, что в нем находится.



Высота камеры Escam Ant 11.5см, а диаметр основания 8см. Общая масса — 130г.


Зарядка в классическом исполнении, с вилкой под наш стандарт, за что отдельное спасибо продавцам. Номинал выходного напряжения 5В и 1А, что позволяет подключить камеру к PowerBank и отказаться от прокладки проводов. Но это только в том случае, если наблюдение не стационарное. В процессе работы зарядка еле теплая, есть подозрение, что потребление даже меньше 1А.


Кабель USB имеет длину всего 1 метр. Поэтому, если вы захотите установить камеру в удаленном от розетке месте, придется либо покупать USB удлинитель, либо обычный удлинитель питания. Второй вариант предпочтительней, так как USB стандарт не предназначен для передачи данных на большом расстоянии.

Дизайн


Дизайн самой камеры уже многим знаком, но есть и свои фишки. Например, подставка разборная, разбирается на три части. Так что есть вариации монтажа. Самый простой и понятный — это установка на горизонтальной поверхности, второй — крепеж к стене и третий — крепление к металлическим поверхностям при помощи встроенного мощного магнита. Можно, например, без проблем закрепить на холодильнике, батарее или к любому подходящему материалу.


Фото на холодильнике



Сама камера, а вернее ее оптическая и электронная часть, отделяется от корпуса двумя защелками. Таким образом, камера становится еще более миниатюрной, а значит, при желании, ее будет проще спрятать.

На передней части камеры по кругу расположены 10 светодиодов. А по центру — одномегапиксельный объектив с возможностью снимать видео с разрешением HD 720p. Есть еще глазок, датчик освещения и IRCUT фильтр, который странно щелкает внутри камеры при включении камеры и при переключении ночного и дневного режима.

Сзади можно разглядеть кнопку Reset, светодиод передачи видео, порт для карт формата microSD и, собственно, USB порт для питания. Порт USB держит кабель очень качественно, можно не бояться, что выпадет. Чуть не забыл про динамик. Отверстие под микрофон рядом с разъем USB. Микрофон есть и работает, но чувствительность слабая и присутствуют посторонние шумы.

На корпусе подставки есть наклейка с полезной технической информацией. В частности, ID устройства (что-то вроде МАС адреса) и название приложения для работы с камерой с названием YOOSEE.

Функционал и полевые испытания

Что ж, с внешним видом и комплектацией разобрались, переходим к функционалу и полевым испытаниям. Начал я свое знакомство с камерой с инструкции. Там я нашел, как и где скачать приложения на смартфон для работы с камерой.

Скачал официальную программу YOOSEE с Play Market и установил без проблем. При первом запуске сразу же предлагают войти в учетную запись или зарегистрироваться при помощи номера мобильного телефона либо электронной почты. Я сразу выбрал второй вариант и перешел к регистрации.

Регистрация не вызвала каких-либо трудностей. Я попал в основное меню, где мне сразу предложили обновиться до последней версии 00.46.00.06. Что я и попытался сделать.

Обновиться, правда, сразу не получилось, почему-то процесс завис где-то на середине скачивания приложения. Думаю, все дело в том, что сервер находится в Китае. Но со второй попытки все обновилось и я снова попал в главное меню приложения. В этот раз приложение сразу увидело мою камеру и предложило ее добавить.

На последнем этапе я немного застрял. Здесь мне предлагалось назвать камеру и ввести пароль. Я думал нужно придумать свой пароль и все, но оказалось, что у камеры уже есть дефолтный пароль 123. Из-за этого недоразумения, я промучился с пол часа, пока смог увидеть изображение с камеры. И вот, после нажатой кнопки «сохранить» получаем готовую к работе IP камеру.

У каждой камеры есть свое меню, в котором можно просмотреть отснятый материал на microSD карте, перейти в настройки или редактирование данных камеры.

Первое меню позволяет просмотреть отснятый материал за день, за три, за месяц и за определенный период.

Второе отвечает за все настройки текущей камеры. Ниже приведены все пункты меню. Большинство из них не требует пояснений, на некоторых я все же остановлюсь.

В настройках безопасности можно поменять пароль на камеру, а также назначить гостевой пароль (только для просмотра видео с камеры)
Настройки тревоги также очень просты, но далеко не любая почта подойдет для отправки сообщений. Да и с той почтой, что есть в списке, возникли проблемы. У GMAIL необходимо включить возможность доступа к почте со сторонних приложений. Для этого необходимо перейти по ссылке myaccount.google.com/security?pli=1 и в разделе «Связанные приложения и сайты» включить «Ненадежные приложения разрешены».
Но учтите, после этого надежность вашего аккаунта резко снизится.

Перевод, конечно, так себе, но догадаться все же можно. Например, не сразу стало ясно значение пункта «Переключение записи» в разделе «Настройки записи» Оказывается, есть переключатель на начало записи для ручного режима. Хотя, может, это я такой не догадливый.

Зоны защиты не активны в данной камере.

А вот справа есть значок замочка. Вот с помощью него, в одно касание можно включать режим тревоги. И теперь, если камерой будет замечено движение, сразу же придет сообщение на почтовый ящик с фотографией объекта в движении и пойдет запись на карту памяти. И в тот же момент поступает видеозвонок в приложение на ваш смартфон, планшет или ПК. Так что, если у вас будут незваные гости, вы сразу об этом узнаете. Единственный минус в этом то, что запись идет на флешку, а не на удаленный сервер. Хотя, если вы просматриваете запись на ПК, то запись автоматически ведется и на ваш ПК.

И последний пункт меню камеры — это «Редактировать». Вот в нем и надо вносить изменение пароля после того, как вы изменили его в разделе «безопасность».

Совсем упустил основное меню приложения. В нем тоже без особых премудростей. «Сообщения» и «картинки» без комментариев. А вот раздел «More» решил выложить. Хотя и здесь логично и без особых ошибок в переводе.

Итак, основные функции и возможности рассмотрели, пора перейти к качеству изображения и видео файлам. При просмотре есть возможность выбрать три уровня качества изображения, так называемые LD, SD и HD. Разница между LD и HD довольно значительная. А вот между SD и HD можно заметить лишь в мелких деталях. Во время просмотра можно сделать фото изображения, отключить звук, включить микрофон для IP телефонии и поставить на охрану. Я бы добавил еще кнопку записи на карту памяти и на смартфон.

Пример качества картинки днем, искусственное освещение, ночь




Хоть камера и может снимать в HD, но по умолчанию все записи идут в SD. В HD у меня получилось сделать запись только при помощи клиента на ПК. Это, скорее всего, решается обновлением клиента, но пока имеем то, что имеем.

Информация о файле

General
Complete name: E:\DCIM\Video\_device1571936_1571936\20151128_204516.av
Format: AVC
Format/Info: Advanced Video Codec
File size: 394 MiB

Video
Format: AVC
Format/Info: Advanced Video Codec
Format profile: Baseline@L3.1
Format settings, CABAC: No
Format settings, ReFrames: 1 frame
Format settings, GOP: M=1, N=25
Width: 1 280 pixels
Height: 720 pixels
Display aspect ratio: 16:9
Color space: YUV
Chroma subsampling: 4:2:0
Bit depth: 8 bits
Scan type: Progressive

Есть неприятный нюанс. Насколько я знаю, в прошлых релизах этой камеры был доступ к web интерфейсу с кучей настроек и возможностей. В моей версии такой фишки нет. Возможно, это связано с переходом на другие облачные сервера и другое ПО. И может быть, выйдет прошивка с доступом к WEB интерфейсу, но от этого не легче.

Подведу итоги и свои впечатления

Недостатков я нашел не мало, но в основном они софтовые и есть надежда на их исправления в будущем. Среди них:
1. Запись по умолчанию в SD качестве.
2. Нет WEB интерфейса, именно камеры, с кучей настроек.
3. Нет возможности записи в облако или хотя бы напрямую в смартфон (есть только в приложении на ПК)
4. Запись видео в нестандартный формат файла .AV

Из аппаратных проблем:
1. Короткий USB кабель (всего один метр).
2. Хоть и запись в HD, но детализации маловато, при плохом освещении много шумов.

При всех минусах, я, скорее, доволен камерой.

1. Приятный дизайн
2. Многофункциональная система крепежа
3. Прошивки постоянно обновляются
4. Просто подключить и настроить
5. ИК Подсветка (10шт.)
6. Двусторонняя поддержка звука (VoIP)
7. Поддержка microSD
8. Дозвон при обнаружении движении в кадре
9. Поддержка ONVIF/RTSP

Лично мой вердикт: брать можно, если, конечно, вас не смущают перечисленные мной недостатки. Я успел попользоваться камерой в качестве радионяни, наблюдал за своим грудным ребенком. Но можно поставить и на входе в квартиру, в качестве дополнительной меры безопасности.

На этом все. Всем удачных и приятных покупок!

IP камера Escam Fighter QD320 - родной брат QD300, равный по качеству картинки и возможностям

IP камера Escam Fighter QD320 - родной брат QD300, равный по качеству картинки и возможностям Цена: $38,99 (с купоном)

Ох уж эта странная фирма Escam.
С одной стороны выпускает качественные продукты по отличной цене, с другой стороны ее сайт то есть, то нет, то на нем красуются достижения деревообрабатывающей промышленности :)
Но в данный момент сайт работает, все красиво.


Постоянные читатели помнят мой предыдущий обзор IP камеры Escam Brick QD300.
Она на меня произвела впечатление качеством картинки и доступной ценой.
Несмотря на периодически отсутствующий сайт разработчика, я захотел попробовать и другие камеры его модельного ряда.

И будет это родной брат по имени Escam Fighter QD320 (боец :)
И вот спустя месяц ожидания имею вожделенную камеру на руках.
Внутри почтовой посылки заводская коробка камеры и отдельно блока питания.

Все уложено очень компактно в духе современных тенденций, свободного места нет.
Комплект стандартный:
* камера
* блок питания
* диск с программами и инструкциями
* крепежные шурупы
* печатная инструкция по быстрой настройке камеры

Для тех, у кого нет CD/DVD привода (как у меня дома) залил содержимое диска в облако.
cloud.mail.ru/public/24ff6088d6c7/escam%20qd320.rar

Escam QD320 Fighter имеет конструктивные отличия.
Во-первых, корпус у него цилиндрический.
Во-вторых, крепежная ножка более массивная и прочная.

В-четвертых, конфигурация лицевой части претерпела сильных изменений, объектив тот же с фокусным расстоянием 3.6мм, а вот инфракрасных светодиодов теперь 36 штук и расположены они по кругу в два ряда + датчик освещения внизу.

Сзади в месте соединения шнура тоже есть прокладка, разбирать стало лень, там нужно открутить несколько винтов.

Гнездо RJ45 под витую пару совмещено в шнуре с гнездом питания, как и во всей уличной серии Escam.

Общая длина кабеля питания черной и белой части около 1.8м
Размеры камеры: длина 16см, диаметр цилиндрической части 6см
Вес камеры 407г
Материал корпуса — металл, лицевая часть — стекло.

Технические характеристики камеры:


Процесс подключения камеры идентичен QD300, подключаем в сеть витой парой, включаем питание.
По умолчанию IP адрес камеры 192.168.1.10, пользователь admin, пароль пустой.
Это все напечатано на бирке на корпусе камеры и на коробке, а также в инструкции, также на камере и на ее коробке напечатан ее P2P ID для подключения к облаку и мобильному приложению, тот же ID там же продублирован в виде QR кода.

Почему адрес по умолчанию статический, а не по DHCP?
Имхо это сделано для тех, у кого под рукой нет никакого роутера, а только обычный комп. Если бы камера по умолчанию получала адрес по DHCP, то при подключении к обычному PC она бы этого сделать не смогла. Опытные юзеры решили бы проблему, а неопытные впали бы в уныние и забросали письмами техподдержку :)
Также имхо адрес 192.168.1.10 выбран удачно, т.к. большинство роутеров настроены по умолчанию именно на подсеть 1, так что во многих случаях даже IP адрес на компьютере перестраивать не придется, а в случае standalone компа без роутера надо настроить ему IP адрес 192.168.1.1

Как и в случае QD300, нам вновь придется для настройки использовать Internet Explorer, т.к. всю работу выполняет компонент ActiveX, который работает только в нем.
При первом подключении к камере IE предложит установить компонент ActiveX с камеры же, но при установке будет облом, т.к. компонент не имеет цифровой подписи.
Поэтому придется установить его с прилагаемого диска, перезагрузить страницу в браузере и разрешить компоненту работать на этой странице.
В результате получим вожделенное:


Отмечу очень важный момент для тех, у кого Win7/8/8.1 и включен UAC
Для того, чтобы сохранились настройки из локального раздела настроек, а также для того, чтобы иметь возможность сохранять скриншоты и видео в браузере нужно запускать IE с правами администратора.
На ярлыке правой кнопкой мыши — запуск от имени администратора.
Можно сделать ярлык и в его свойствах поставить эту галку.
Если же вам просто надо посмотреть на видео в браузере без записи на диск, можно запускать IE с обычными правами.

Камера QD320 полностью идентична по железу и софту камере QD300, поэтому интерфейс настроек камеры я приведу методом копипаста с прошлого обзора.





А вот здесь под скромным параметром DWDR в англ. интерфейсе скрывается полезная функция динамического диапазона освещения.

Кондиционер и зад системника вышли из тени.
В случае наведения камеры прямо на окно эффект будет еще заметнее, будут видны все горшки на окне и все, что в кадре, а не сплошной засвет.

Если вы задали получать IP адрес по DHCP от роутера, есть несколько способов найти какой же адрес получила камера.
1) зайти в настройки роутера и посмотреть в разделе выделенных по DHCP адресов
2) использовать сканер сети для поиска новых устройств, например, Advanced Port Scanner:
www.radmin.com/download/previousversions/portscanner.php
3) если ваш смартфон подключен к той же сети, можно использовать утилиту под Android Fing:
play.google.com/store/apps/details?id=com.overlook.android.fing&hl=ru
классная штука, часто пользуюсь
4) использовать приложение под Windows PC: Onvif Device Manager:
sourceforge.net/projects/onvifdm/
клевая программа, легко и быстро находит в вашей сети все onvif камеры + выдает URL-и видео потоков с них и показывает.

Что может камера:
* показывать вам видео днем и ночью в HD качестве
* отличное ночное видение, подсветка до 15 метров
* возможность зайти на камеру браузером и сделать скриншоты и запись видео по нажатию кнопок
* заходить на камеру из мобильного приложения или облачного сайта из любой точки мира, где есть интернет, проброс портов на роутере не нужен, постоянный IP не нужен, настройка ddns не нужна
* камера умеет отслеживать движение в кадре и слать скриншоты на e-mail и ftp, правда они не в HD качестве, а в D1 (DVD 704 x 576, берется со вторичного видео потока)
* работает под дождем и в мороз на улице

Чего не умеет камера:
* делать запись видео и отсылать его куда либо по детекту движения (это делается в сотрудничестве с видеорегистратором)
* писать что-либо на карту памяти, т.к. нет никакого разъема под карту памяти
* не умеет вращаться
* нет WiFi, только по витой паре

Кроме браузера к камере можно подключаться по CMS (приложение под Windows), мобильное приложение, облачный сайт и стороннее ПО под Windows и другие ОС.
Тут все полностью идентично камере QD300, поэтому копипаст.

Изображение с камеры можно смотреть кроме прямого подключения браузером также и после регистрации на облачном сайте:
xmeye.net

Там достаточно зарегистрироваться и добавить камеру по ее серийному номеру.
Получаем то же самое изображение, что и локально, тот же ActiveX.
Если он еще не установлен — предложит установить, он уже подписанный, так что можно ставить его, а не с диска.

Еще один способ доступа к камере — с мобильного приложения vMEyeCloud Lite, доступного в магазинах приложений Apple и Android, либо с диска.
При его запуске можно ввести свой аккаунт от упомянутого выше сайта xmeye.net, либо локально без сайта добавить камеру по ее номеру просто нажав поиск или отсканировав QR-код на камере, или просто введя вручную серийник.

В мобильном приложении можно делать скриншоты и запись видео на карту памяти мобилки в видеокачестве вторичного потока данных D1 или CIF (задается в настройках камеры).

Камеру можно подключить к известному приложению под Android IP Cam Viewer совместно с другими вашими камерами.
Для этого нужно выбрать производителя Hisung, модель Hisung 3016B DVR, ввести IP адрес, порт камеры, имя и пароль.
Это для тех, кто умеет пробрасывать порты, что необходимо для доступа к ней извне.

Кроме того, камера поддерживает поток RTSP, соответственно, ее можно подключить ко всему софту, который умеет работать с этим потоком, в том числе и к медиаплеерам типа KMPlayer и PotPlayer.
Линк rtsp потока имеет такой вид:
rtsp://192.168.1.100:554/user=admin&password=admin&channel=1&stream=0.sdp

8 этаж, видео немного дергается, т.к. снимал на весу не закрепляя, руки немного тряслись на холоде :)
Проследите, чтобы в плеере было выбрано качество видео HD.

Вердикт: отличная камера за свои деньги, можно брать.
Забегая наперед, скажу, что отлично работает с видеорегистратором :)

Брать обязательно с купоном.
